Java对象内存布局

Java 对象内存布局总览

在 Java 的世界里，对象是程序运行时的基本单元，它们在内存中的布局方式对于理解 Java 程序的运行机制和性能优化至关重要。当一个 Java 对象被创建时，它会在堆内存中占据一定的空间，其内存布局主要由三部分组成：对象头（Object Header）、实例数据（Instance Data）和对齐填充（Padding）。这三个部分相互协作，共同构建了 Java 对象在内存中的完整形象，就如同建造一座房子，对象头是房子的设计蓝图和地址标识，实例数据是房子里的各种家具和物品，而对齐填充则像是为了让房子布局更规整而进行的空间填补。

核心组成部分：对象头

对象头是 Java 对象内存布局中的关键部分，它就像是对象的 “身份证” 和 “管理中心”，存储了对象运行时的重要信息，这些信息对于 Java 虚拟机（JVM）管理对象、实现多线程并发控制和垃圾回收等机制至关重要。对象头主要由 Mark Word、类型指针两部分组成，对于数组对象，还会额外包含数组长度字段。下面，我们将深入剖析对象头的各个组成部分。

Mark Word：对象状态的记录者

Mark Word 是对象头中非常重要的一部分，它的长度在 32 位虚拟机中为 32 位（4 字节），在 64 位虚拟机中为 64 位（8 字节）。这小小的空间里，却存储着丰富的对象运行时数据，堪称对象状态的 “精密记录仪” 。在对象未被锁定的状态下，Mark Word 中会存储对象的哈希码（HashCode），这是对象的一个唯一标识，就像每个人的身份证号码一样，在需要快速识别和比较对象时发挥着重要作用；还有 GC 分代年龄，它记录着对象经历垃圾回收的次数，随着对象在新生代和老年代之间的转移，这个年龄值会不断变化，帮助 JVM 判断对象的生命周期阶段；以及锁状态标志，它是 Mark Word 中用于多线程并发控制的关键信息。当对象涉及到多线程并发访问时，Mark Word 的内容会根据锁的状态发生动态变化。在偏向锁状态下，Mark Word 会记录持有该锁的线程 ID，当这个线程再次访问该对象的同步代码块时，无需进行额外的锁获取操作，就可以直接进入，大大提高了效率，就好比 VIP 客户拥有专属通道，无需排队等待。而在轻量级锁状态下，Mark Word 会指向栈中锁记录的指针，通过 CAS（Compare and Swap）操作来尝试获取锁，这种方式在竞争不激烈的情况下，避免了重量级锁带来的线程阻塞和唤醒的开销。当竞争加剧，轻量级锁会升级为重量级锁，此时 Mark Word 会指向 Monitor（监视器），Monitor 会负责管理等待锁的线程队列，确保同一时间只有一个线程能够访问对象的同步资源。在垃圾回收过程中，GC 分代年龄的信息则帮助 JVM 决定哪些对象需要被优先回收，哪些对象可以继续留在内存中。

类型指针：指向类元数据的导航标

类型指针是对象头的另一重要组成部分，它的作用是指向对象所属类的元数据。简单来说，通过这个指针，JVM 可以快速定位到对象的类信息，就像拿着地图找到目的地一样。在 Java 中，每个对象都属于某个特定的类，类中定义了对象的属性和方法等信息。类型指针就像是一座桥梁，连接着对象实例和它的类定义，使得 JVM 在运行时能够根据对象的类型来正确地调用方法、访问属性，实现多态等重要特性。在 32 位虚拟机中，类型指针的长度通常为 32 位（4 字节），在 64 位虚拟机中，其长度一般为 64 位（8 字节）。不过，在 64 位虚拟机中，如果开启了指针压缩（-XX:+UseCompressedOops），类型指针的长度会被压缩为 32 位（4 字节）。指针压缩技术的出现，主要是为了减少内存占用，提高内存使用效率。因为在 64 位系统中，内存地址空间非常大，如果每个对象的类型指针都占用 64 位，会导致内存的大量浪费。通过指针压缩，在不影响程序正确性的前提下，有效地减少了内存开销，提高了系统的整体性能。例如，在一个包含大量对象的 Java 应用中，开启指针压缩后，对象头中的类型指针占用空间减少，从而使得整个堆内存中可以容纳更多的对象，降低了内存溢出的风险，同时也加快了对象的访问速度。

数组长度（数组对象特有）

对于数组对象，其对象头中还包含一个特殊的字段 —— 数组长度。这个字段用于记录数组的元素个数，在 32 位和 64 位虚拟机中，它的大小通常都是 32 位（4 字节）。为什么只有数组对象需要记录数组长度呢？这是因为普通 Java 对象的大小可以通过其类的元数据信息来推算，比如类中定义的属性类型和数量等。但数组的长度是在运行时动态确定的，并且数组的元素类型是相同的，所以需要一个专门的字段来记录数组的长度，以便在进行数组操作时，JVM 能够准确地知道数组的边界，避免数组越界等错误。在访问数组元素时，JVM 会根据数组长度来判断索引是否合法，如果索引超出了数组长度范围，就会抛出 ArrayIndexOutOfBoundsException 异常。在进行数组复制、排序等操作时，数组长度也是必不可少的信息，它决定了操作的范围和边界。所以，数组长度字段虽然看似简单，但在数组对象的操作中却起着至关重要的作用，是保证数组操作正确性和安全性的关键因素。

实例数据：对象的有效信息承载区

实例数据是 Java 对象内存布局中的核心部分，它存储了对象的实际有效信息，也就是我们在 Java 代码中定义的各种类型的字段内容，无论是从父类继承下来的，还是在子类中新定义的字段，都在这里安家落户。这就好比一个房子里摆放的各种家具和物品，它们是这个房子能够正常使用和发挥功能的关键。实例数据的存储顺序和占用空间，对于对象的内存占用和访问效率有着重要的影响。

字段存储顺序

实例数据中字段的存储顺序，并非完全按照我们在 Java 源码中定义的顺序来排列，它会受到虚拟机分配策略参数（-XX:FieldsAllocationStyle）和字段在 Java 源码中定义顺序的双重影响。以 HotSpot 虚拟机默认的分配策略为例，它会将相同宽度的字段分配到一起，具体顺序为：long/double（8 字节宽度），int/float（4 字节宽度），short/char（2 字节宽度），byte/boolean（1 字节宽度），最后是引用类型（oops，其宽度在开启指针压缩时为 4 字节，未开启时为 64 位系统下 8 字节，32 位系统下 4 字节）。在满足这个顺序的前提下，父类中定义的变量会优先于子类变量存储。比如，有一个父类 Parent，其中定义了一个 long 类型的字段 a 和一个 int 类型的字段 b；还有一个子类 Child 继承自 Parent，并且定义了一个 short 类型的字段 c 和一个 byte 类型的字段 d 。按照上述规则，在 Child 类的对象实例中，字段的存储顺序会是 a（long）、b（int）、c（short）、d（byte）。

如果 HotSpot 虚拟机的 + XX:CompactFields 参数值为 true（默认就是 true），那子类之中较窄的变量也允许插入父类变量的空隙之中，以节省出一点点空间。还是以上面的例子来说，如果开启了 CompactFields 参数，那么在 Child 类的对象实例中，字段的存储顺序可能会变成 a（long）、c（short）、d（byte）、b（int）。这是因为 long 类型的字段 a 占用 8 字节空间，在它后面可能会存在一些空闲的字节，而 short 类型的字段 c 和 byte 类型的字段 d 由于占用空间较小，就可以插入到这些空闲字节中，从而减少整个对象的内存占用。这种字段重排列的机制，虽然在单个对象上节省的空间可能并不明显，但在一个包含大量对象的 Java 应用中，积少成多，就能够显著提高内存的使用效率。

数据类型占用空间

在实例数据区，不同的数据类型占用的空间大小是固定的。基本数据类型中，byte 和 boolean 类型占用 1 字节空间，short 和 char 类型占用 2 字节空间，int 和 float 类型占用 4 字节空间，long 和 double 类型占用 8 字节空间。引用类型则比较特殊，它的占用空间大小与是否开启指针压缩以及虚拟机的位数有关。在 32 位虚拟机中，引用类型无论是否开启指针压缩，都占用 4 字节空间。而在 64 位虚拟机中，如果未开启指针压缩（-XX:-UseCompressedOops），引用类型占用 8 字节空间；如果开启了指针压缩（-XX:+UseCompressedOops，这是 JDK 6 之后的 64 位虚拟机默认开启的），引用类型占用 4 字节空间。指针压缩技术的原理是利用对象内存地址总是 8 字节对齐的特点，将 64 位的指针压缩为 32 位存储，在寻址时再通过位运算还原，这样就减少了一半的内存占用。

假设我们有一个 Java 类如下：

public class DataObject {

   private int id;

   private long timestamp;

   private String name;

   private boolean isActive;

}

在开启指针压缩的 64 位虚拟机中，这个类的对象实例数据部分占用的空间计算如下：id（int 类型，4 字节）、timestamp（long 类型，8 字节）、name（引用类型，4 字节）、isActive（boolean 类型，1 字节）。由于对象实例数据部分的大小需要满足 8 字节对齐的要求，这里总大小为 4 + 8 + 4 + 1 = 17 字节，不是 8 的倍数，所以会进行对齐填充，最终实例数据部分占用 24 字节空间。通过这样的方式，我们可以准确地计算出对象实例数据的大小，从而更好地进行内存管理和性能优化。

对齐填充：不可或缺的占位者

填充原因与规则

对齐填充在 Java 对象的内存布局中，虽然不存储实际的数据，但却有着不可或缺的作用。在 HotSpot VM 中，有着严格的内存对齐要求，它规定对象的起始地址必须是 8 字节的整数倍，这就如同建筑工人在砌墙时，要求每一层的砖块都必须整齐排列一样，这样可以提高内存访问的效率。当对象头和实例数据部分的总大小不是 8 字节的整数倍时，就需要通过对齐填充来补足，使其满足 8 字节对齐的要求。例如，一个对象的对象头占用 12 字节（开启指针压缩的 64 位虚拟机中，Mark Word 8 字节 + 类型指针 4 字节），实例数据占用 5 字节，那么总大小为 12 + 5 = 17 字节，不是 8 的倍数。此时，就需要填充 7 字节，使得对象的总大小变为 24 字节，满足 8 字节对齐。

对对象大小的影响

对齐填充对对象的整体大小有着直接的影响。在实际编程中，我们创建的对象往往包含各种不同类型的字段，这些字段的大小和排列顺序会导致实例数据部分的大小各异。而对齐填充的存在，使得对象的实际大小可能会比我们预期的要大。比如，有一个简单的 Java 类：

public class SimpleObject {

   private int i1;
   private int i2;
   private byte b1;
   private byte b2;

}

在开启指针压缩的 64 位虚拟机中，对象头占用 12 字节（Mark Word 8 字节 + 类型指针 4 字节），实例数据中，int 类型的 i1 占用 4 字节，int 类型的 i2 占用 4 字节，byte 类型的 b1 占用 1 字节，int 类型的 b2 占用 1 字节，实例数据部分总共占用 10 字节。由于对象整体大小需要满足 8 字节对齐，所以需要填充 2 字节，最终这个 SimpleObject 对象占用的总空间为 12 + 10 + 2 = 24 字节。如果我们调整一下字段的顺序，将 int 类型的字段和byte类型字段位置交错：

public class AdjustedObject {

   private byte b1;
   private int i1;
   private byte b2;
   private int i2;

}

此时，对象头依然是 12 字节，实例数据中 b1 占用 1 字节，由于 int 类型需要 4 字节对齐，所以 b1 后需要填充3字节，然后 i1 占用 4 字节，b2 占用 1 字节，同理 b2 后需要填充 3 字节，然后 i2 占用 4 字节，实例数据部分一共占用 16 字节。目前一共 12 + 16 = 28 字节，整个对象需要8字节对齐，所以需要再填充 4 字节，最终 AdjustedObject 对象占用的总空间为 32 字节。通过这个对比可以看出，字段顺序的不同会影响对齐填充的字节数，进而影响对象的整体大小。在编写 Java 代码时，合理地安排字段顺序，考虑对齐填充的因素，可以有效地减少对象的内存占用，提高内存的使用效率。但是经过测试JVM都会对字段进行优化排序，并没有重现上面的问题。

案例分析与工具应用

使用 JOL 工具分析对象内存布局

JOL（Java Object Layout）是 OpenJDK 提供的一个用于分析 Java 对象在内存中布局的强大工具库。它就像是一把神奇的 “透视镜”，能够帮助开发人员深入了解 Java 对象的内部结构，包括对象头、实例数据和对齐填充等各个部分的详细信息，这对于研究 Java 内存管理、理解对象布局和 JVM 内部机制非常有帮助。JOL 的核心功能十分丰富，它可以精准地展示 Java 对象在内存中的布局细节，无论是对象头的具体构成，还是字段偏移量、实例大小等关键信息，都能一一呈现。同时，JOL 还能深入剖析对象头，展示其中 Mark Word、类指针和数组长度等重要内容，这些信息对于 JVM 管理对象状态起着至关重要的作用。在压缩指针（Compressed Oops）支持方面，JOL 能够在开启和关闭指针压缩的不同情况下，展示对象内存布局的差异，让我们直观地看到指针压缩对对象大小的影响。JOL 还能清晰地显示对象的内存对齐和填充情况，帮助我们理解 JVM 内存布局的对齐要求。

使用 JOL 工具，首先需要在项目中引入其依赖。如果是 Maven 项目，可以在pom.xml文件中添加如下依赖：

<dependency>

   <groupId>org.openjdk.jol</groupId>

   <artifactId>jol-core</artifactId>

   <version>0.17</version>

</dependency>

引入依赖后，就可以在代码中使用 JOL 提供的 API 来分析对象内存布局了。我们可以针对上面的两个类来看一下他们对应的内存布局：

public class App {
    public static void main(String[] args) throws InterruptedException {

          SimpleObject simpleObject = new SimpleObject();
          System.out.println(ClassLayout.parseInstance(simpleObject).toPrintable());
          AdjustedObject adjustedObject = new AdjustedObject();
          System.out.println(ClassLayout.parseInstance(adjustedObject).toPrintable());

    }

    public static class SimpleObject {
        private int i1;
        private int i2;
        private byte i3;
        private byte i4;
    }

    public static class AdjustedObject {
        private byte i1;
        private int i2;
        private byte i3;
        private int i4;
    }
}

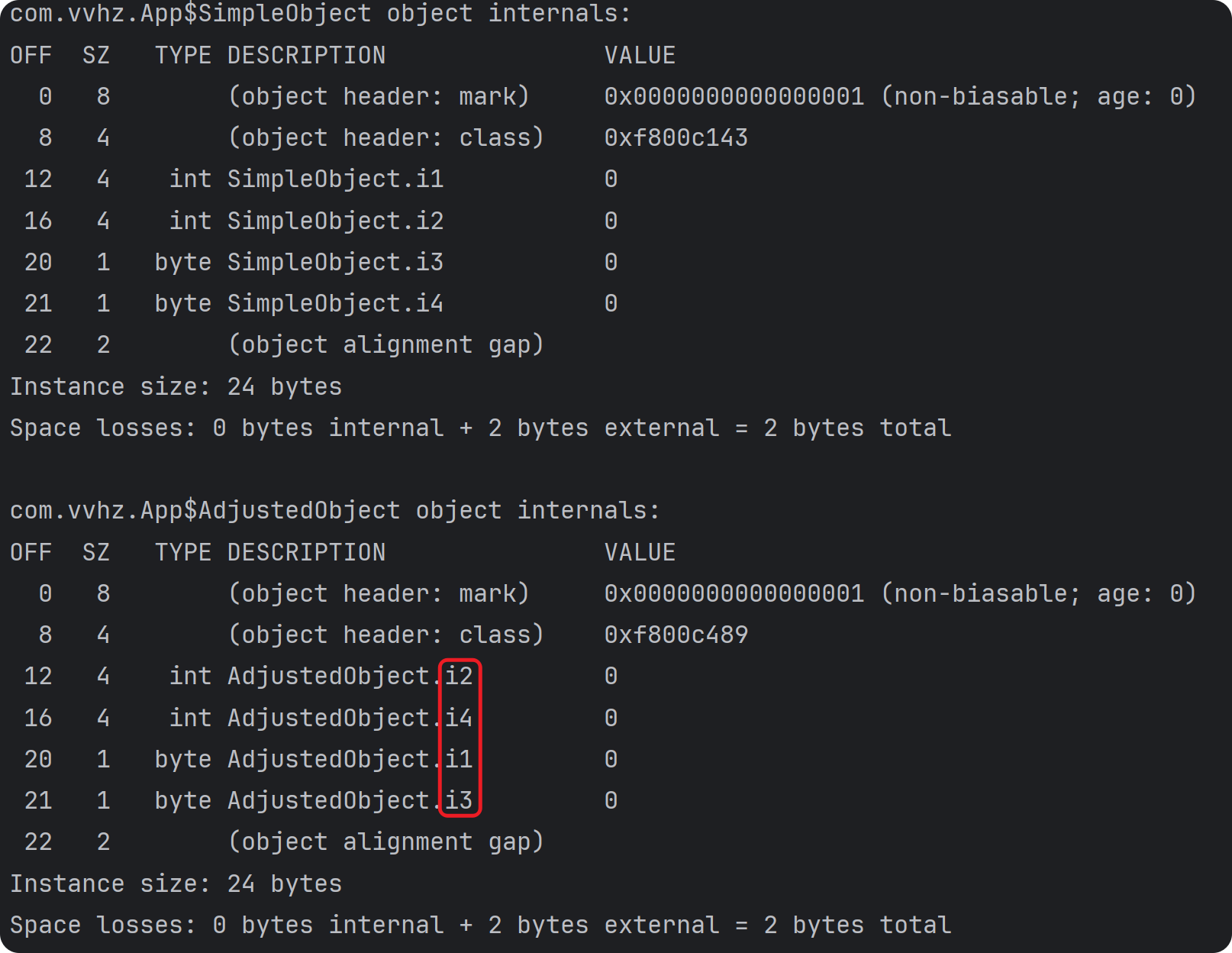

在上述代码中，我们创建了一个SimpleObject类和AdjustedObject类，它们包含相同的字段，但是字段顺序不同。然后在main方法中，创建了两个对象的实例，并使用ClassLayout.parseInstance(obj).toPrintable()方法获取对象的内存布局信息并打印出来。假设在开启指针压缩的 64 位虚拟机环境下运行这段代码，输出结果可能如下：

从输出结果中，我们可以清晰地看到对象内存布局的各个部分。OFF表示偏移地址，从 0 开始，单位为字节。SZ表示占用的内存大小，同样以字节为单位。TYPE DESCRIPTION描述了数据的类型和所属字段。VALUE则是对应内存位置存储的值。在这个例子中，对象头的 Mark Word 占用 8 字节，初始状态为0x0000000000000001，表示对象处于无偏向锁、年龄为 0 的状态；类型指针占用 4 字节，值为0xf80001e5 。实例数据部分，int类型的id字段从偏移地址 12 开始，占用 4 字节，初始值为 0；由于对象整体大小需要满足 8 字节对齐的要求，对象头和实例数据部分总共占用 22 字节，不是 8 的倍数，所以需要填充 2 字节的对齐间隙，最终对象的总大小为 24 字节。

两个实例的大小都为24字节，并没有像上述说的一个24字节一个32字节，从截图中红色框的部分我们可以看到jvm对字段进行了重排序，所以导致两个实例的内存布局和大小一样。所以我们在定义字段时无需考虑字段顺序，jvm会进行优化重排序。

通过这样的分析，我们可以深入了解对象在内存中的实际布局情况，为优化程序性能提供有力的依据。

总结与展望

回顾 Java 对象内存布局要点

Java 对象的内存布局由对象头、实例数据和对齐填充三个关键部分组成。对象头作为对象的 “控制中心”，其中 Mark Word 动态记录着对象的哈希码、GC 分代年龄、锁状态等重要运行时信息，在多线程并发控制和垃圾回收中扮演着不可或缺的角色；类型指针则像一把精准的 “钥匙”，指向对象所属类的元数据，让 JVM 能够快速定位和调用对象的相关信息，实现对象的各种操作。对于数组对象，对象头中的数组长度字段更是确保数组操作准确性和安全性的关键。实例数据作为对象的 “核心内容”，存储着对象的实际有效信息，即我们在代码中定义的各种字段内容。其存储顺序受到虚拟机分配策略和字段定义顺序的双重影响，合理的字段顺序安排能够有效减少内存占用，提高内存使用效率。不同数据类型在实例数据区占用固定的空间大小，引用类型的空间占用还与指针压缩相关，这使得我们在设计对象时需要充分考虑数据类型的选择和布局。对齐填充虽然不存储实际数据，但它作为内存布局的 “规整者”，确保对象的起始地址是 8 字节的整数倍，提高了内存访问效率。当对象头和实例数据部分的总大小不满足 8 字节对齐时，它就会发挥作用，通过填充字节来补足，使得对象的整体布局更加规整。理解 Java 对象的内存布局，对于 Java 编程和性能优化具有至关重要的意义。它能帮助我们深入理解 Java 程序的运行机制，在开发过程中，我们可以根据对象内存布局的特点，合理设计类的结构，优化字段的顺序和类型，从而减少对象的内存占用，提高内存使用效率。在分析和解决性能问题时，对对象内存布局的了解也能让我们更加准确地定位问题，找到优化的方向。例如，在高并发场景下，通过优化对象头中的锁信息和锁机制，可以减少锁竞争，提高系统的并发性能；在处理大量对象的应用中，合理安排实例数据的布局，能够降低内存碎片的产生，减少垃圾回收的频率和开销。
